Приточно-вытяжная вентиляция коттеджа с рекуператором: расчёт и подбор

EVERIS монтирует приточно-вытяжную вентиляцию с рекуператором в частных домах с 2009 года. Беларусь — маленькая страна, и мы выезжаем в любую её точку, чтобы собрать вентиляцию или кондиционирование в коттедже или частном доме. Мы обслуживаем и системы, которые монтировали сами, и те, которые приходится переделывать за другими подрядчиками.

Самая распространённая ситуация, с которой к нам приходят повторно — это дом, построенный по современному проекту, с газобетоном 400 мм, металлопластиковыми окнами класса герметичности A и хорошим утеплением, где через пару лет становится нечем дышать: в спальнях душно к утру, на окнах конденсат, в санузле не выветривается влажность, в детской ребёнок постоянно с насморком.

Причина одна — герметичный современный дом без принудительной вентиляции превращается в пластиковую коробку. Воздухообмена «через щели», на который рассчитывались дома 30 лет назад, здесь физически нет. При этом обычная вытяжка через кухонный зонт и санузлы работает только пока есть чем компенсировать этот вытянутый объём — а компенсировать нечем, потому что окна закрыты. В итоге вытяжка тянет воздух обратно через саму себя, санузлы «не тянут», из вентшахты подсасывает запахи от соседей, а в спальнях CO₂ доходит до 1 800–2 500 ppm при норме 800–1 000.

Правильное решение — приточно-вытяжная установка с рекуператором. В этой статье разберём, как считается воздухообмен для дома 150–350 м², как выбрать сам рекуператор именно под белорусский климат (наши –25 °C зимой — это отдельная инженерная задача), как правильно развести каналы по этажам и во что обходится вся система под ключ.

Зачем нужен рекуператор

Принудительная вентиляция без рекуператора — это когда зимой вы выбрасываете на улицу тёплый комнатный воздух (+22 °C) и подаёте вместо него уличный (–15…–25 °C), который потом нужно догревать. Физика простая: 200 м³/ч воздуха при разнице температур 40 °C — около 2,7 кВт тепловой мощности, или 60–65 кВт·ч в сутки. При электроподогреве с льготным белорусским тарифом на электроотопление это порядка 1 USD в день, по обычному тарифу — до 5 USD в день только на догрев приточного воздуха. За отопительный сезон в зависимости от тарифа — 200–1 000 USD.

Рекуператор — теплообменник, в котором вытяжной поток передаёт своё тепло приточному, не смешиваясь с ним. КПД современных установок для коттеджей — 85–94 %. Это значит, что вместо уличных –20 °C в дом поступает воздух уже +16…+18 °C, и его нужно догреть только на 4–6 градусов до комнатной. Экономия на подогреве — 70–85 %. За отопительный сезон рекуператор окупает свою цену за 3–5 лет по сравнению с системой без рекуперации.

Второй эффект — воздух приходит фильтрованным (класс F7 стандартно, при аллергии на пыльцу или в промзоне ставим HEPA H13), а не через щели и открытые окна. Это заметно снижает бытовую пыль, попадание пыльцы весной, помогает при аллергии и астме.

Расчёт воздухообмена коттеджа

Основные нормативы (базовая инженерная практика, применяемая в Беларуси и странах региона):

• Жилая комната (спальня, гостиная, кабинет, детская) — 30 м³/ч на постоянного жителя
• Кухня с газовой плитой — вытяжка 90 м³/ч при работе плиты (60 м³/ч постоянно)
• Кухня с электроплитой — вытяжка 60 м³/ч постоянно
• Санузел совмещённый — 50 м³/ч
• Ванная отдельная — 25 м³/ч, туалет отдельный — 25 м³/ч
• Постирочная / гардеробная с сушкой — 20–30 м³/ч
• Котельная (газовый котёл) — считается отдельно, воздух на горение

Пример: коттедж 220 м², 2 этажа, 4 жителя.

Прокрутите таблицу вправо, чтобы увидеть все столбцы.

Небольшой перевес вытяжки над притоком (30–40 м³/ч, около 15 %) — норма и полезен: создаёт лёгкое разрежение, воздух не выдавливается в гараж, техпомещения, котельную. Разница выше 20 % — уже плохо: приточная установка работает на пределе, экономия рекуперации падает, тянет из вентшахты, из щелей котельной, из подпола.

Альтернативный расчёт — по кратности воздухообмена (когда постоянное количество жителей неизвестно):

Воздухообмен = n × объём помещения, где n — кратность в час (для жилых комнат n = 0,35 ч⁻¹), но не менее 30 м³/ч на комнату.

Для гостиной 45 м² × 3 м = 135 м³ → 0,35 × 135 = 47 м³/ч (округляем до 50).

Пиковые режимы — отдельная тема. Гости, вечеринка, работающая духовка, баня в подвале, кинозал с 8 гостями — временно нужно 1,5–2 раза выше расчётного. Именно поэтому мы всегда закладываем установку с запасом производительности 20–30 % и с возможностью работы в бустер-режиме (максимальная скорость по кнопке или по датчику CO₂).

Выбор рекуператора: три ключевых параметра

1. Тип теплообменника

Пластинчатый противоточный (перекрёстно-противоточный, counterflow) — самый распространённый для коттеджей. КПД по теплу 85–92 %. Пластины из полимера, алюминия или иногда меди. Не переносит влагу и запахи между потоками — приточный и вытяжной физически разделены. Оптимальный выбор в 80 % случаев. Рабочая модель EVERIS — Turkov Zenit Standart с пластинчатым теплообменником.

Роторный (вращающийся) — вращающийся барабан, попеременно проходящий через приточный и вытяжной поток. КПД 80–88 %. Частично переносит влагу — это плюс зимой (не пересушивает воздух) и минус, если из вытяжки могут пойти запахи (санузел). Ротор требует чистки раз в год, есть механическая часть с приводом. Ставим в дома от 300 м², где нужно спасать влажность зимой. Рабочая модель EVERIS — Turkov Orbita с сорбционным роторным рекуператором (до –32 °C).

Энтальпийный (влагообменный) — мембранный теплообменник, специально пропускающий пары воды. КПД по теплу 85–90 %, дополнительно возвращает 60–70 % влаги. Идеален для белорусского климата, где зимой относительная влажность в доме падает до 20–25 % и приходится доставлять увлажнитель. Стоит дороже пластинчатого на 15–25 %. Рабочая модель EVERIS — Turkov Zenit Heco с энтальпийной мембраной собственной разработки Turkov (до –35 °C, КПД до 75 %). Наш выбор для семей с маленькими детьми и для домов, где есть аллергики.

2. Работа на морозе: разморозка и преднагреватель

Все три типа рекуператоров при большом морозе (–15 °C и ниже) подвержены обмерзанию: тёплый вытяжной воздух конденсируется на холодных стенках теплообменника, конденсат замерзает, канал забивается льдом, КПД падает до 30–40 %. Решения:

Байпасный клапан — минимальный вариант, самый дешёвый. При обмерзании установка на 5–10 минут пропускает приточный воздух мимо теплообменника, вытяжной поток растапливает лёд, потом возврат в штатный режим. Минус — во время работы байпаса в дом идёт холодный уличный воздух, температура приточки падает до –10…–15 °C. Годится для мягких зим (Западная Европа), для Беларуси в декабре–феврале — слабо.

Электрический преднагреватель — ставится ДО рекуператора, догревает уличный воздух до –5…0 °C перед входом в теплообменник. Расход электричества 0,5–1,5 кВт при сильном морозе, но обмерзание исключено, КПД остаётся штатным. Стандартный выбор EVERIS для белорусского климата.

Грунтовый теплообменник (гликолевый или воздушный) — трубы, проложенные на 1,5–2 м под землёй, где температура +5…+8 °C круглый год. Уличный воздух проходит через них перед рекуператором. Экономит электричество преднагревателя, но требует земляных работ на этапе строительства и стоит дополнительно 1 400–2 700 USD к базовой смете. Ставим для энергоэффективных проектов, где считают каждый киловатт.

Многоступенчатый рекуператор (2–4 ступени рекуперации в одном корпусе) — линейка Turkov Criovent, разработанная специально для сверхнизких температур. Работает до –45 °C без преднагревателя, КПД до 85 %. Стоит дороже, но проще в эксплуатации и надёжнее при белорусских – 25…–30 °C в январе.

3. Автоматика и датчики

Минимум для комфортного дома:

• Датчик CO₂ — установка сама разгоняется, когда в доме собирается больше людей или закрываются двери на ночь. Ключевой датчик.
• Датчик влажности — включает бустер-режим, когда влажность в санузле после душа выше 70 %.
• Датчик VOC (летучие органические соединения) — реагирует на запах кухни, лаки, освежители, парфюм.
• Недельный таймер — снижение производительности ночью и в рабочие часы, если днём никого нет.
• Wi-Fi модуль — управление со смартфона, статистика, оповещения о забитом фильтре.

Ставим все датчики CO₂ в спальнях и гостиной, датчик влажности в санузлах, автоматику в один щиток. Управление через приложение — у современных установок это стандарт.

Разводка каналов по этажам

Правильная разводка — 40 % успеха системы. Даже отличная установка на 5 800 USD будет плохо работать при неграмотной сети каналов.

Правило подачи: приток идёт в жилые комнаты (спальни, гостиная, кабинет, детская), вытяжка — из «влажных» и «грязных» помещений (кухня, санузлы, постирочная, гардероб). Между ними — переток через дверные проёмы (щель под дверью 1,5–2 см) или через переточные решётки в стенах.

Расположение диффузоров:

• Приток — на потолке, направлен вдоль стены к окну, чтобы не дуть на постель или рабочее место
• Вытяжка — на потолке в дальнем углу от входной двери, чтобы прогонять воздух через всё помещение
• Расстояние приток-вытяжка в одной комнате — не менее 3–4 м

Материал каналов:

• Оцинкованная сталь спиральная (сендвич-панель) — стандарт для стояков и магистралей на техническом этаже, чердаке, в холодных зонах. Отличная герметичность, легко моется, служит 30+ лет.
• Гибкий полимерный воздуховод (полиуретан или полиэтилен, DN 75, DN 90) — современный тренд для разводки от коллектора к диффузорам в комнатах. Легко прокладывается в стяжке пола или в подшивных потолках, гладкая внутренняя поверхность (не собирает пыль), антибактериальное покрытие. Основа современных систем распределённой разводки.
• Пластиковые прямоугольные каналы — вытяжка от кухонного зонта, санузлов. Дешевле оцинковки, легко режется, но нельзя ставить в горячих потоках.

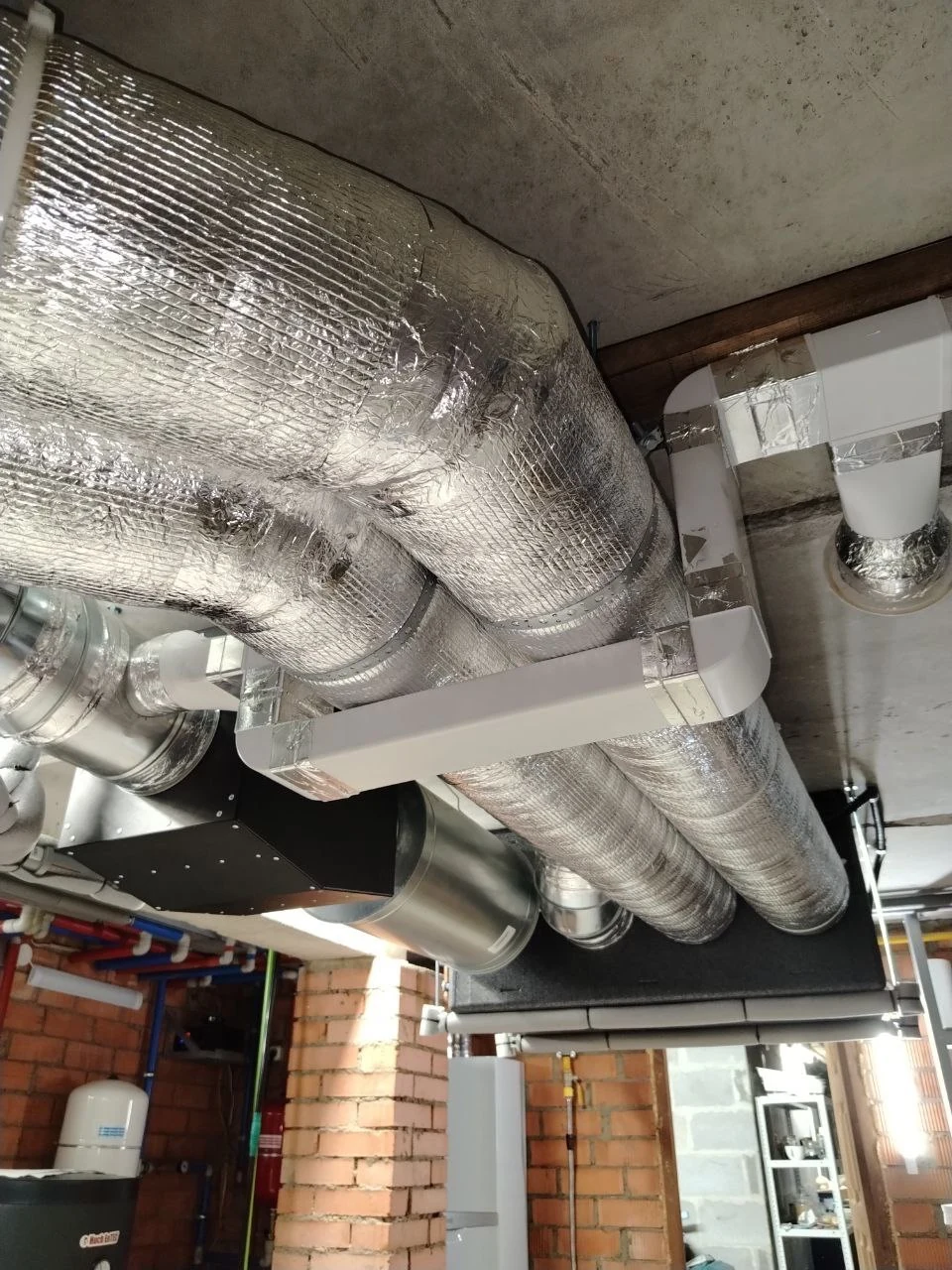

Схема с коллектором (distribution box) — современный стандарт для коттеджей:

Приточная установка → магистральный канал → коллектор (пластиковый или металлический в теплоизоляции, 6–12 патрубков) → гибкие каналы DN 75 или DN 90 к каждому диффузору отдельно.

Преимущества:

• Каждая комната имеет собственный канал, регулируется независимо
• Никаких тройников и переходов в стяжке, где возможна разгерметизация
• Балансировка расходов настраивается один раз при пуско-наладке заслонками на коллекторе, не нужно лазить в потолок
• Заменяемость: если через 15 лет один канал забился — вытащил из коллектора, продул или заменил, не вскрывая пол

Стоимость решения с коллектором и полимерными каналами примерно на 30–40 % выше классической разводки стальной оцинковкой с тройниками, но система долговечнее, проще в обслуживании и лучше настраивается.

Шумоглушители — обязательны на приточном и вытяжном каналах сразу после установки. Иначе через диффузоры в спальне будет слышен гул вентилятора. Стандарт EVERIS — прямоугольные шумоглушители 600–900 мм длиной, с пластинчатой набивкой.

Приточная установка: сколько кубов на дом

Ориентировочная таблица по площади дома:

Прокрутите таблицу вправо, чтобы увидеть все столбцы.

Для домов свыше 400–500 м² часто ставим две установки — по одной на каждый этаж, каждая обслуживает свои комнаты. Это надёжнее (одна вышла из строя — вторая работает), тише (шум делится) и позволяет ночью полностью отключать первый этаж, сохраняя работу спален.

Обвязка с отоплением и охлаждением

Вопрос №1 — заменяет ли вентиляция отопление? Нет. Приточная установка подаёт свежий, но не горячий воздух: с рекуператором температура приточки +18…+20 °C, что комфортно, но не даёт тепла для обогрева. Отопление — отдельная система: радиаторы, тёплый пол, конвекторы.

Вопрос №2 — может ли рекуператор охлаждать летом? Да, частично. При работе в летнем режиме рекуператор передаёт прохладу вытяжного воздуха (из кондиционированной комнаты) на приток. Экономия на кондиционировании 20–30 %. Полноценное охлаждение при +30 °C на улице рекуператор не обеспечит — для этого нужен канальный охладитель, поставленный на приток, или отдельная система кондиционирования.

Вопрос №3 — что ставится вместе с рекуператором для дома с кондиционером? Два варианта:

• Канальный охладитель на притоке — фреоновый теплообменник в самом канале приточной установки. Подаёт в дом уже охлаждённый и осушенный воздух +18…+20 °C летом. Экономит место (не нужны внутренние блоки в каждой комнате), но менее гибок — нельзя охладить одну комнату сильнее другой.
• Мультисплит-система параллельно — внутренние блоки в каждой комнате, свой микроклимат в каждой. Гибче, но дороже. Приточка работает отдельно как источник свежего воздуха.

Обслуживание системы с рекуператором

Регламент EVERIS для коттеджей с приточно-вытяжной установкой — 2 плановых выезда в год:

Весной (март–апрель):

• Замена фильтров F7 приточного и вытяжного каналов
• Проверка теплообменника на загрязнение (осмотр через ревизионное отверстие, промывка при необходимости)
• Проверка канала дренажа конденсата, промывка сифона
• Проверка автоматики, тест байпасного клапана
• Балансировка расходов по комнатам после сезона (если сместилось)

Осенью (сентябрь–октябрь):

• Замена фильтров перед началом отопительного сезона
• Тест преднагревателя перед морозами (важно!)
• Проверка датчиков CO₂ и влажности
• Прогон установки на всех режимах, замер производительности
• Проверка приложения, обновление прошивки контроллера

Между визитами — клиент сам чистит первичные пылевые фильтры-предочистители пылесосом раз в 2–3 месяца, если это установлено конструкцией. Мы объясняем это на пуско-наладке.

Фильтры (F7 приточный, G4 вытяжной) — не входят в цену контракта, годовой заказ упреждающий: EVERIS заказывает под каждый объект к началу сезона и хранит на своём складе, вы платите по факту замены с фиксированной ценой на год.

Аварийный вызов по сервисному контракту: реакция 24 ч на плановые вопросы, 8 ч на критичные (не работает вся установка зимой при морозе — по факту это остановка вентиляции всего дома).

Какое оборудование ставит EVERIS и почему

Сейчас на белорусском рынке сложилась специфичная ситуация. Европейские производители вентиляционного оборудования — Systemair (Швеция), Komfovent (Литва), Zehnder (Швейцария), Vallox (Финляндия) — официально не поставляются в РБ из-за санкционного режима. Оборудование, которое привозят серыми схемами, получает две проблемы:

• Отсутствие официальной гарантии от производителя. Если через полгода сгорает плата автоматики — обратиться некуда.
• Невозможность быстро купить запчасти. Клапан, вентилятор или сенсор вышли из строя — заказ через третьи страны, срок доставки 6–12 недель, цена с логистикой вдвое. Зимой это значит, что дом остаётся без вентиляции на 1,5–3 месяца.

Поэтому EVERIS по умолчанию предлагает оборудование с доступным сервисом и логистикой запчастей — в основном Turkov. Это российский производитель с 2012 года, две производственные площадки в Калужской области, собственный сервисный центр.

Преимущества Turkov для клиента EVERIS:

• Официальная гарантия производителя в РБ — EVERIS ведёт гарантийные случаи напрямую через завод, без серых цепочек.
• Запчасти в наличии на нашем складе и на складе Turkov. Типовые компоненты — вентиляторы, платы, датчики — можно заменить за 3–7 дней, а не за 6–12 недель.
• Линейка Criovent для белорусского климата — работает до –45 °C без внешнего преднагревателя, КПД 85 %. Грамотное решение для январских морозов.
• Энтальпийная мембрана собственной разработки — Turkov первым в РФ наладил производство энтальпийных теплообменников, что важно для домов с детьми и аллергиками.
• Автоматика на русском языке, облачное управление, приложение без блокировок в регионе.

Когда ставим другие бренды — под конкретные потребности заказчика: если клиент приносит своё оборудование, есть требования к конкретной модели от архитектора, или бюджет требует более бюджетного варианта. В таких случаях мы открыто обсуждаем риски по гарантии и срокам ремонта, а выбор оставляем за клиентом.

Сколько это стоит

Ориентировочные цены EVERIS на монтаж «под ключ» для коттеджа средней сложности (типовая планировка, доступный чердак или потолочные полости, без сложных стеснённых зон):

Цены в USD (оплата производится в белорусских рублях по курсу НБРБ на день оплаты):

Прокрутите таблицу вправо, чтобы увидеть все столбцы.

Что влияет на цену:

• Линейка Turkov — Zenit Standart (базовая, пластинчатый рекуператор), Zenit Heco (энтальпийный), Criovent (для сверхнизких температур), Orbita (роторный) — разница между базовой и топовой установкой в одном классе производительности — до 1,8 раза
• Альтернативные бренды под запрос — если есть рекомендации от архитектора или требования к конкретной модели
• Тип рекуператора — пластинчатый (базово), роторный (+20 %), энтальпийный (+15–25 %)
• Наличие преднагревателя и способ разморозки
• Wi-Fi управление, датчики CO₂/VOC — от 135 до 500 USD на всю автоматику
• Разводка — классическая оцинковка дешевле полимерных каналов с коллектором на 30–40 %, но полимер значительно долговечнее и проще в балансировке
• Стеснённые условия — работа в готовом доме с чистовой отделкой (без возможности вести каналы в стяжке) на 30–50 % дороже, чем на этапе строительства

Все цены с НДС, договор на оказание услуг между юрлицами — с частными лицами работаем по договору бытового подряда, оплата на расчётный счёт компании.

Сервисный контракт после ввода в эксплуатацию — 200–400 USD в год за 2 плановых выезда плюс аварийная поддержка. Первый год после монтажа — гарантийное обслуживание, входит в стоимость.

Как заказать проект вентиляции у EVERIS

1. Выезд инженера на объект (в готовый дом или на стройку) — обмер, обсуждение планировки, определение мест для установки, диффузоров, коллектора. Бесплатно по всей Беларуси, 2–3 часа.

2. Расчёт воздухообмена по каждой комнате, подбор установки и типа рекуператора под ваш проект и бюджет — 3–5 рабочих дней.

3. Проект и коммерческое предложение — схема расположения каналов на планировке, спецификация оборудования, разбивка сметы. Согласование, доработки.

4. Договор на оказание услуг между юрлицами (или бытового подряда для физлиц), 30–50 % предоплата.

5. Поставка оборудования — установка, каналы, коллектор, диффузоры, автоматика. Сроки: 3–5 недель для бюджетного класса, 6–10 недель для премиум с длинными поставками из Европы.

6. Монтаж — 5–15 рабочих дней для коттеджа средней сложности. При работе на этапе строительства идёт параллельно с электрикой и сантехникой.

7. Пусконаладка и балансировка — замеры на каждом диффузоре анемометром, регулировка заслонок на коллекторе, программирование автоматики, обучение клиента управлению через приложение. Акт выполненных работ + накладная на оборудование.

FAQ

1. Можно ли поставить рекуператор в уже готовый дом без свободных полостей?

Да, но с оговорками. Каналы придётся вести по-открытому под потолком (закрыть коробом или подшивным потолком в коридорах) либо через шахты в углах комнат. Стоимость выше на 30–50 %, срок монтажа больше, эстетика хуже, чем в доме на этапе строительства. Для маленьких квартир и небольших домов есть децентрализованная альтернатива — комнатные регенеративные проветриватели с керамическим теплоаккумулятором: один прибор на комнату, монтаж без каналов. Менее производительно, но без ремонта.

2. Что происходит, если электричество отключается?

Установка останавливается, вентиляция прекращается. При коротком отключении (до нескольких часов) — ничего критичного, воздух в доме есть, дискомфорта нет. При длительных отключениях в мороз есть риск замерзания дренажа конденсата — но это уже сценарий длинного блэкаута. Для домов на автономии (солнечные панели, аккумуляторы, генератор) рекуператор нормально включается в бытовую сеть 220 В без специальных требований.

3. Насколько шумно работает установка?

При стандартном исполнении с шумоглушителями — 25–35 дБ в жилой комнате (тише холодильника). В самой технической комнате, где стоит установка, — 45–55 дБ на максимальной скорости. Поэтому установку ставим либо на техническом этаже / чердаке, либо в отдельной технической комнате (гардеробная, кладовая) с закрытой дверью.

4. Сушит ли рекуператор воздух зимой?

Пластинчатый и роторный рекуператоры — да, сушат. Зимой относительная влажность в доме может упасть до 20–25 % при работе полноценной вентиляции. Решения: энтальпийный рекуператор (возвращает влагу), встроенный увлажнитель в приточную установку, отдельный увлажнитель воздуха. Мы всегда обсуждаем этот вопрос на этапе подбора — если в семье есть маленькие дети или люди с чувствительными слизистыми, рекомендуем энтальпийный.

5. Можно ли объединить приточку с кухонным зонтом?

Нет. Вытяжка от кухонного зонта содержит жир и пар, которые быстро загрязнят теплообменник рекуператора. Стандартная схема: приточно-вытяжная установка обслуживает жилые помещения и санузлы, а кухонный зонт над плитой имеет отдельный канал напрямую в вентшахту или через отдельный вытяжной вентилятор на кровлю. Обе системы работают параллельно. Проектируется вместе, чтобы не создавать конфликт давлений на кухне.

6. Как долго прослужит система?

Установка — 15–20 лет при регулярном обслуживании (замена фильтров, чистка теплообменника, вовремя пойманные проблемы с автоматикой). Каналы полимерные — 25–30 лет. Стальные оцинкованные каналы — 30+ лет. Датчики автоматики (CO₂, влажности) — 7–10 лет, потом плановая замена. Рабочее колесо вентилятора на установках Turkov — фактически весь срок службы установки без замены, при необходимости запчасть заказывается напрямую с завода.

7. Нужен ли отдельный проект или можно поставить типовое решение?

Для дома 100–150 м² с простой планировкой типовое решение по каталогу — рабочий вариант. Для 200 м² и выше, для двух и более этажей, для сложной планировки со сложными потолочными зонами — только индивидуальный проект. Мы делаем расчёт и проект для каждого дома, даже если это типовая планировка застройщика: планировка одинаковая, а расположение мебели, привычки семьи, требования по шуму и бюджет — у всех разные.
