Вентиляция ресторана и кухни HoReCa: нормы, оборудование, типовые ошибки

EVERIS обслуживает достаточно много заведений общепита в Минске и Минской области — кафе, рестораны, кофейни, в том числе заведения с мангалом и грилем в торговых центрах и на первых этажах жилых домов. И практически на каждом объекте мы сталкиваемся с одной и той же проблемой: вентиляцию на этапе открытия воспринимали как «поставить зонт над плитой и вывести трубу на улицу».

В реальности вентиляция ресторана — это связанная система из трёх балансов: приток и вытяжка на кухне, приток и вытяжка в зале, разница давлений между кухней и залом. Ошибка в любом из трёх балансов оборачивается запахом жарёнки в зале, обратной тягой на кухне, конфликтом с СЭС при проверке или жалобами соседей на запах в вентшахте.

В этой статье — как считается вентиляция кухни и зала, из чего состоит правильная вытяжка над плитами и мангалом, где начинается зона повышенных требований по пожарной безопасности, и почему для ресторанов с мангалом и грилем «просто мощный вентилятор» не решает задачу.

Три ключевых баланса ресторана

Вентиляция ресторана делится на три системы, у которых разные нормы и разные приоритеты:

1. Кухня — производственная зона. Задача: удалить тепло, пар, жир, запахи, продукты горения. Кратность вытяжки в горячем цехе — 20–30 объёмов в час, для интенсивных плит и мангалов доходит до 40–60. Основной инструмент — местные вытяжные зонты над каждой единицей теплового оборудования плюс общеобменная вытяжка на 10–15 % объёма помещения. Температура в горячем цехе не должна превышать 26 °C летом и 18–22 °C зимой — при большем нагреве резко падает производительность персонала и качество блюд.

2. Зал — гостевая зона. Задача: подать свежий воздух, поддержать комфортную температуру и влажность. Норма — не менее 60 м³/ч наружного воздуха на посетителя по санитарным правилам (30 м³/ч — это минимум для нежилых помещений, для ресторана он не годится). Кратность общеобменного воздухообмена — 6–8 объёмов в час летом, 4–6 зимой.

3. Баланс между зонами. Кухня работает с разрежением относительно зала — вытяжка на 10–20 % мощнее притока в кухонное помещение, недостающий воздух подсасывается из зала через дверные проёмы. Это гарантирует, что запахи готовки не идут к гостям. Зал наоборот работает с подпором — приток больше вытяжки, лишний воздух уходит в санузлы, коридоры, кухню.

Именно на этом балансе спотыкаются 80 % проблемных объектов. Типовая история: заказчик поставил мощный зонт над плитой, но не сделал компенсирующий приток. Вытяжка ищет откуда взять воздух — тянет через окна, через двери, через мангал в неправильную сторону, задувает горелки на плите, гоняет дым и запах по залу. При этом вентилятор работает на полную мощность, платит тариф на электроэнергию, а результат — обратный ожидаемому.

Как считается вытяжка над плитой

Расход воздуха через кухонный вытяжной зонт считается двумя методами, из которых берётся большее значение.

Метод 1 — по периметру зонта. L = P × K, где P — периметр рабочей части зонта в метрах, K — удельный расход по типу оборудования под зонтом:

• Открытая плита, вок — 90–120 м³/ч на метр периметра
• Плита с духовым шкафом, жарочная поверхность — 60–80 м³/ч·м
• Пароконвектомат, конвекционная печь — 40–60 м³/ч·м
• Мангал, гриль-саламандра — 120–160 м³/ч·м (высокая температура + жирный пар)

Метод 2 — по тепловыделению. L = 3600 × Q × k / (c × ρ × ΔT), где Q — суммарная электрическая или газовая мощность оборудования под зонтом (кВт), k — коэффициент захвата зонта (0,7–0,85), ΔT — допустимая разница температуры воздуха на входе и на выходе (5–8 °C), c и ρ — теплоёмкость и плотность воздуха.

Пример расчёта. Плита-казан 6-конфорочная, размер 1,2 × 0,9 м, мощность 30 кВт. Ставим зонт с рабочими габаритами 1,5 × 1,2 м (по нормам зонт должен выступать за плиту минимум на 150 мм с каждой стороны), периметр = 2 × (1,5 + 1,2) = 5,4 м.

По периметру: L = 5,4 × 100 = 540 м³/ч — недостаточно, зонт не захватит потоки от 30 кВт плиты.

По теплу: L = 3600 × 30 × 0,7 / (1,005 × 1,2 × 6) = 10 450 м³/ч — реалистичное значение с учётом коэффициента одновременности.

Берём большее — 10 500 м³/ч, округляем до типоразмера вентилятора 11 000 м³/ч. При этом отдельно проверяется общеобменная кратность горячего цеха: если помещение 40 м² × 3 м = 120 м³, то суммарная вытяжка (зонты + общеобменная) должна давать не меньше 120 × 25 = 3 000 м³/ч по кратности — этот критерий уже перекрыт зонтом с большим запасом.

Состав правильной вытяжки

Простая труба от зонта на улицу — это только для лёгких кухонных зонтов до 800–1 000 м³/ч (небольшая кофейня без горячей плиты, летняя терраса без гриля). Полноценная кухня общепита требует полной каскадной системы.

Обязательный минимум в порядке движения воздуха:

1. Улавливающий козырёк зонта — с загнутым краем и внутренним лабиринтом, чтобы отделить капли жира и конденсата сразу на входе

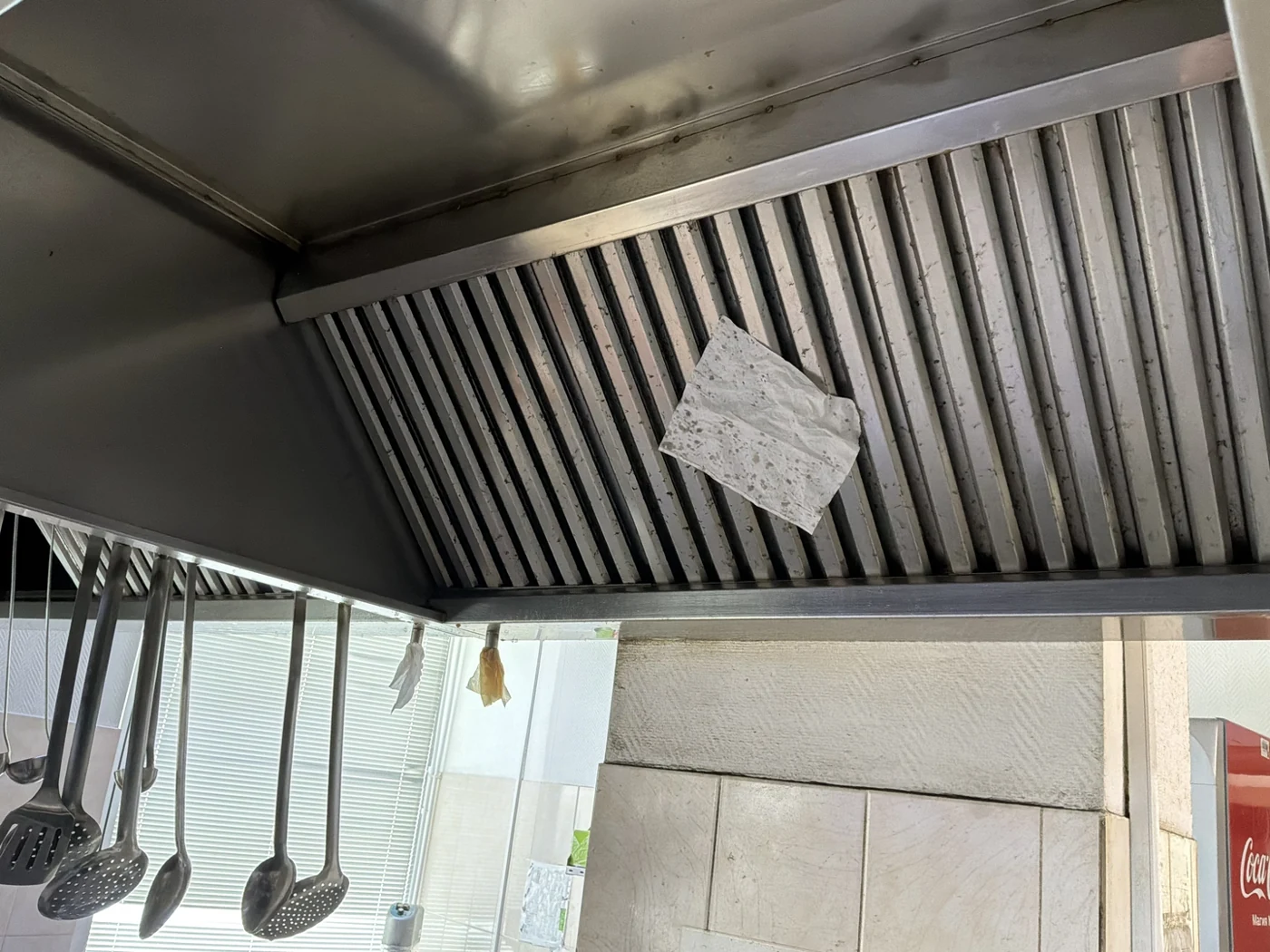

2. Каскад жироулавливающих фильтров — обычно два уровня: первый лабиринтный (легко моется в посудомойке), второй — металлический сетчатый или кассетный с более мелкой ячейкой. Задерживают крупные капли жира и не пропускают их дальше в воздуховод.

3. Воздуховод из нержавеющей стали — прямые участки без коробочек и хомутов внутрь канала, минимум колен, широкие радиусы (не менее 1,5D). В идеале AISI 304, для более простых задач допустима AISI 430 при правильных сварных швах, пассивации и запрете хлорсодержащих моющих средств.

4. Ревизионные люки — на всех горизонтальных участках длиннее 3 м и на всех поворотах. Обязательны, иначе через 6–8 месяцев воздуховод забивается жировыми отложениями и превращается в горючую нагрузку — потенциальный канал развития пожара.

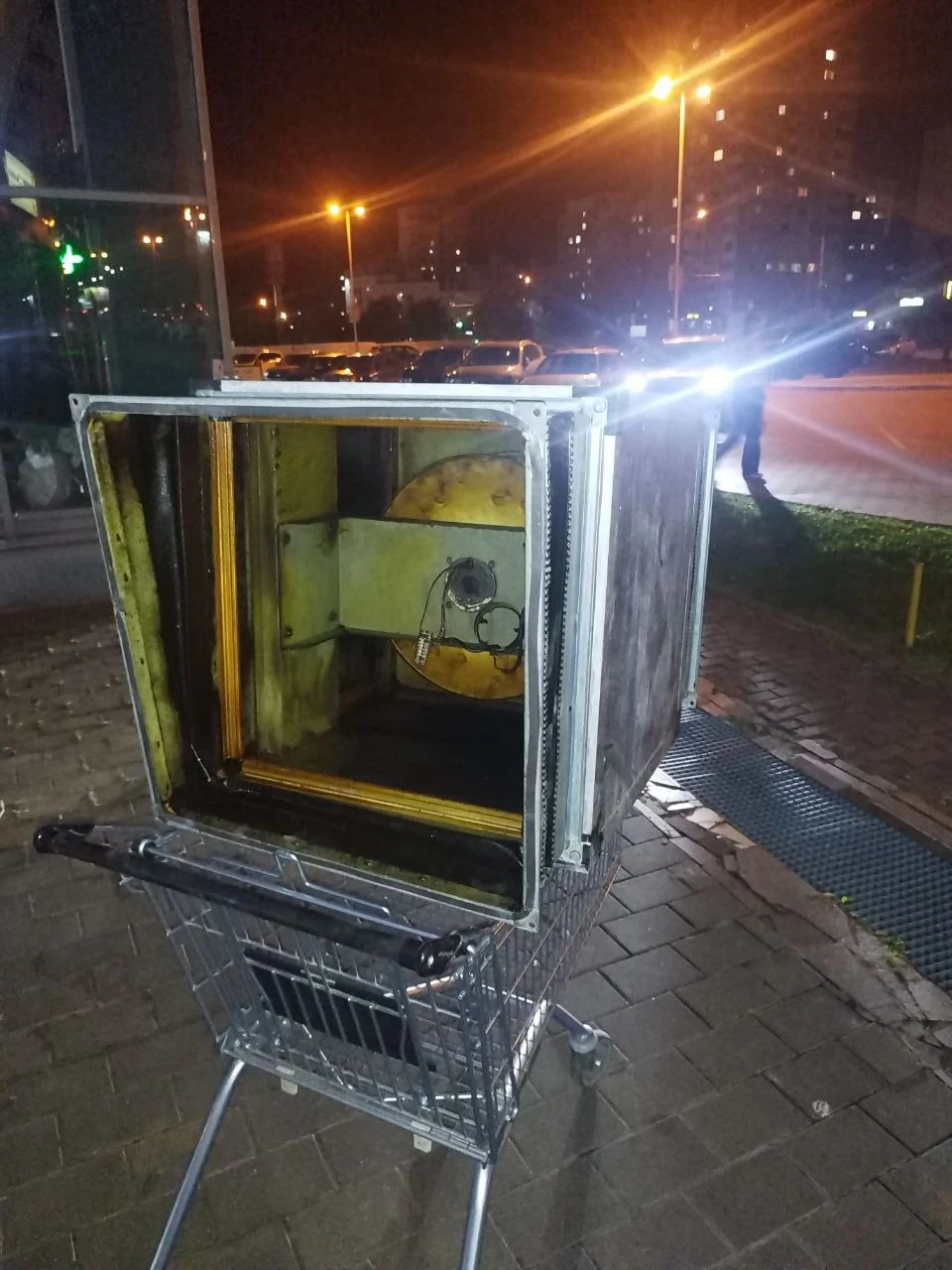

5. Кухонный вентилятор — вентилятор в специальном кухонном исполнении, рассчитанный на температуру транспортируемого воздуха до +80…+120 °C непрерывно (класс F400/F600). Обычные бытовые канальные вентиляторы (+40…+60 °C) быстро выходят из строя от горячего жирного воздуха.

6. Шумоглушитель — прямоугольный, с внутренней перфорированной обшивкой (не пористой ватой в открытом виде — она забивается жиром). Ставится за вентилятором со стороны выброса.

7. Вертикальный выброс на кровлю на 1 м выше конька — по санитарным нормам горячий и пахнущий воздух выбрасывается вверх на достаточную высоту, чтобы не попадать обратно в приточные решётки соседних зданий и вентшахт.

Для ресторанов с мангалом, грилем, тандыром, коптильней — этот минимум расширяется каскадом очистки от жира и запаха (см. следующий раздел).

Особый случай: мангал, гриль, тандыр

С мангалом простая вытяжка не работает: воздух насыщен жиром, дымом, гарью, запахом жарёнки, который в жилом районе замечают за 200 метров и на который поступают жалобы в местный исполком уже через две недели работы ресторана. Стандартная схема ресторанной вытяжки для мангала — каскадная очистка, где каждая ступень снимает свой класс загрязнений:

1. Сепаратор капель / лабиринтный улавливатель — отделяет капли жира и конденсата сразу за зонтом, до того как они попадут на фильтры

2. Жироулавливающие фильтры двух ступеней — грубая и тонкая очистка, как в кухонной вытяжке, но с большей площадью

3. Электростатический фильтр — задерживает до 90 % частиц дыма и пиролиза, которые не улавливаются обычными фильтрами. Требует регулярной мойки (раз в 1–2 месяца), но сам расходник — многоразовый.

4. УФ-озоновая ступень — окисляет запаховые молекулы органического происхождения. Устанавливается после электростатики, иначе УФ-лампы быстро загрязняются.

5. Каталитический / адсорбционный фильтр — угольная кассета либо каталитический блок, снимает остатки запаха

6. Шумоглушитель + кухонный вентилятор + вертикальный выброс на кровлю

Такая схема даёт очищенный воздух на выбросе, который практически не пахнет и не даёт видимого дыма. Затраты — от 12 000 до 25 000 BYN на один каскад в зависимости от производительности и брендов, плюс регулярные расходники (УФ-лампы раз в 8 000 часов работы, катализатор раз в 12–18 месяцев).

Опыт EVERIS: для ресторанов в жилой застройке, для заведений в торговых центрах с общей вентиляционной шахтой, для летних веранд с мангалом — только полный каскад. Экономия на одной-двух ступенях (например, отказ от УФ + катализатора) в 60 % случаев кончается тем, что через 3–6 месяцев работы приходится доукомплектовывать систему по жалобам жильцов или арендодателя, причём с остановкой ресторана на 2–3 недели.

Приток: без него вытяжка не работает

Приточная установка обеспечивает компенсацию удаляемого воздуха + нагрев зимой + фильтрацию + подготовку по температуре. По балансу для ресторана: приток в кухню = 60–80 % от кухонной вытяжки, остальные 20–40 % подсасываются из зала (это часть баланса разрежения). Приток в зал = 100–115 % от зальной вытяжки (создаём подпор).

Что важно на этапе проектирования:

Тип установки. Для ресторана всегда — приточно-вытяжная установка с рекуператором. Зимой возврат тепла из вытяжного воздуха даёт 60–80 % экономии на подогреве приточки. В условиях Беларуси (в зимнюю температуру −20 °C нагреть 10 000 м³/ч воздуха до +20 °C — это ~130 кВт установленной мощности) без рекуперации счета за отопление становятся неподъёмными.

Секция нагрева. Электрический калорифер — простой в монтаже, но дорогой в эксплуатации, подходит только для небольших объектов до 2 000 м³/ч. Водяной калорифер от системы отопления или газовой котельной — базовое решение для средних и крупных ресторанов. Обязательный элемент — защита от замерзания (термостат + автоматический сброс воды при аварии).

Секция фильтрации. Приток минимум класса F7 (фильтрует уличную пыль, пыльцу, часть аэрозолей). Для ресторанов рядом с оживлёнными улицами — карбоновая секция для снятия запахов выхлопных газов.

Раздача воздуха в кухне. Не тонкие струи прямо на плиты (сдувают пламя, охлаждают продукт) — а вентилируемый потолок или подача через настенные решётки в потоке от кухни к залу. В горячий цех приточный воздух подаётся с температурой ниже комнатной на 2–4 °C — так компенсируется тепловыделение оборудования.

Раздача в зале. Через вихревые диффузоры на потолке или вдоль стен, без прямых потоков на столики (сквозняки от кондиционера — самая частая жалоба гостей). Расположение приточных решёток и вытяжных должно быть согласовано так, чтобы воздух проходил через весь зал, а не «коротко замкнулся» от притока сразу в вытяжку рядом.

Пожарная безопасность

Кухня общепита — это категория помещений с повышенной пожарной опасностью, и вентиляция здесь регламентирована отдельно:

1. Огнезадерживающие клапаны. Устанавливаются на границе пожарного отсека и на входе в общий вентканал здания. Автоматически закрываются при пожаре по сигналу пожарной автоматики. Обязательны для многоэтажных зданий, торговых центров, любых объектов, где вентиляция ресторана проходит через смежные помещения.

2. Автоматическая система пожаротушения зонта. Для ресторанов с интенсивной жаркой (мангал, глубокая фритюрница, вок) — обязательна. Тип — пенное или порошковое пожаротушение с датчиком температуры внутри зонта или на входе в фильтр. Срабатывает при +160 °C (порошок) или +180 °C (пена), гасит возгорание жира до вызова пожарных.

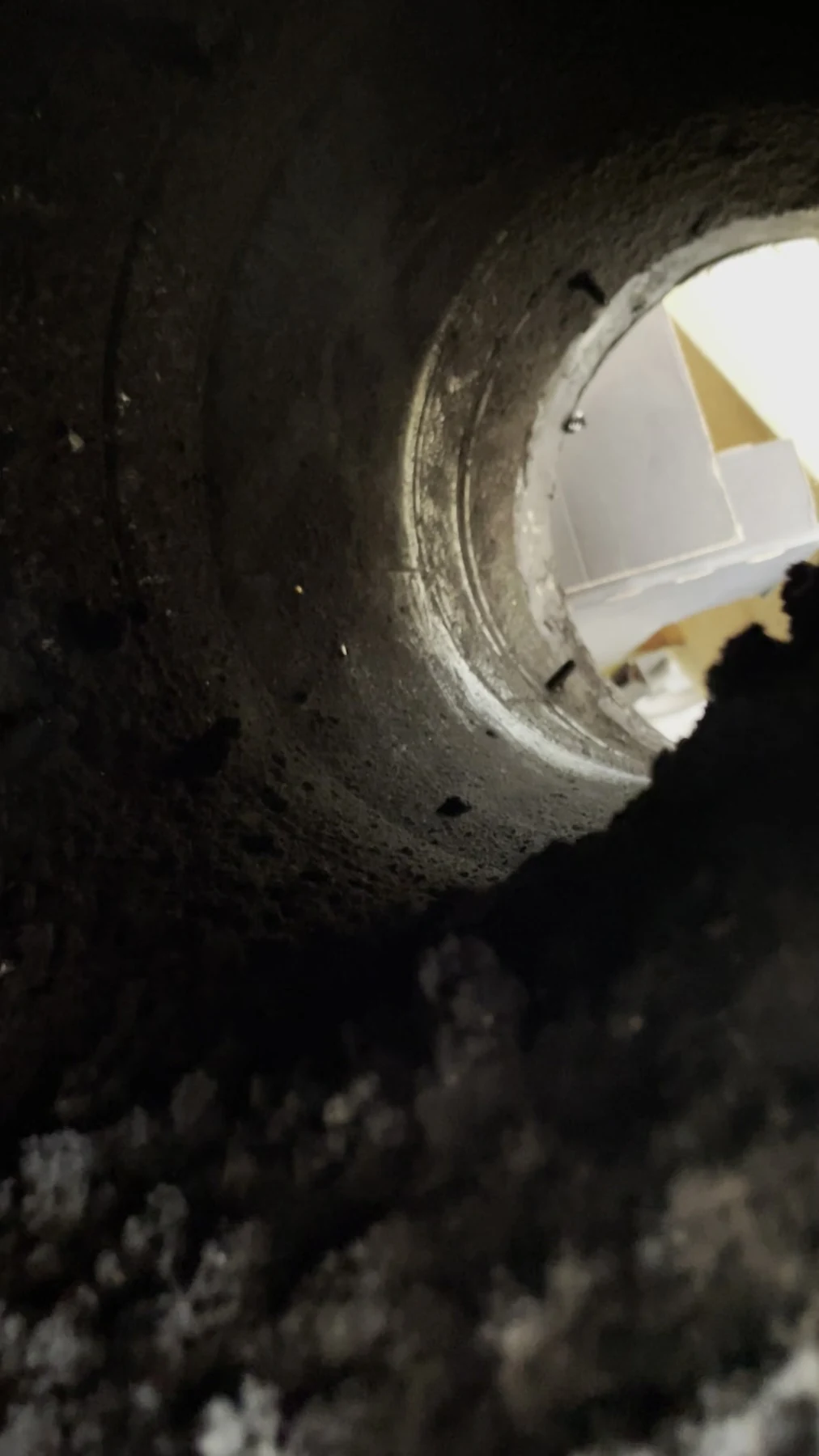

3. Регулярная очистка воздуховодов. По противопожарным нормам — не реже 1 раза в 6 месяцев для ресторанов с жаркой на масле, 1 раз в год для лёгких кухонь. Это отдельная услуга, не входит в стандартное ТО. Проводится с полной остановкой ресторана на 1–2 дня и физической разборкой воздуховода с промывкой химическими составами.

4. Материал воздуховода. Оцинкованная сталь для лёгкой вытяжки, только нержавеющая для горячих потоков и мангала. Пластиковые каналы (в том числе алюминиевая гофра) в кухне общепита прямо запрещены — при пожаре плавятся и добавляют топлива.

Обслуживание вентиляции ресторана

Стандартный регламент EVERIS для полноценной системы вентиляции ресторана — 4 планово-предупредительных выезда в год плюс аварийная поддержка:

Ежеквартальное ТО:

• Мойка жироулавливающих фильтров зонтов (первого и второго уровня)
• Замена или мойка секций электростатического фильтра
• Проверка производительности вытяжных вентиляторов, замер давления в воздуховодах, сравнение с проектными значениями
• Проверка состояния УФ-ламп (замена — раз в год)
• Замена карбоновых кассет каталитического блока — по факту потери эффективности (обычно раз в 12–18 месяцев)
• Проверка приточной установки: чистка теплообменника, проверка привода заслонок, замена фильтров приточки

Ежегодное ТО:

• Разборка и промывка внутренних поверхностей воздуховодов на участках со значительным жировым осаждением (проверяется толщиномером)
• Проверка огнезадерживающих клапанов — принудительное срабатывание, проверка возврата в рабочее положение
• Проверка системы автоматического пожаротушения зонта, замена термочувствительных элементов при истечении срока
• Полная промывка теплообменника рекуператора приточной установки

Расходники и запчасти — не входят в цену контракта. Фильтры приточной установки (F7 для средней производительности стоят от 40 до 80 BYN за штуку, меняются 2 раза в год), карбоновые кассеты, УФ-лампы, замена жироулавливающих фильтров при их износе — оплачиваются отдельно. Годовой заказ фильтров и УФ-ламп мы формируем заранее, храним на нашем складе, вы платите по факту замены с фиксированной ценой на год.

Аварийный вызов. По сервисному контракту EVERIS для ресторанов: реакция в течение 24 часов на плановые неисправности, 8 часов на критичные (полный отказ вытяжки — по факту это остановка кухни).

Типовые ошибки в вентиляции ресторана

По опыту EVERIS, вот главные ошибки, из-за которых даже правильно подобранное оборудование работает плохо или не работает совсем.

1. Забиты фильтры — вентиляция «сдохла». Самый частый случай в HoReCa. Жироулавливающие фильтры не моются 2–3 месяца, электростатика работает вполсилы, катализатор загрязнён. Плохо проницаемая мембрана фильтра снижает объёмный расход воздуха, при этом вентилятор работает на максимуме, перегревается, а вытяжка над плитой перестаёт захватывать пар и жир. Через кухню плывёт запах, температура растёт до +30 °C, персонал жалуется. Решение простое — заложить мойку фильтров в еженедельный чек-лист персонала ресторана, а серьёзное ТО — ежеквартально по контракту.

2. Нет притока или он в 2 раза меньше вытяжки. Классика: заказчик поставил мощный зонт на 8 000 м³/ч, а приточная установка на 2 000 м³/ч, «остальное подсосётся». В реальности воздух подсасывается через окна, через двери в зал, через сам мангал в неправильную сторону. Вытяжка захватывает менее половины расчётного, зонт «не тянет», в зале запах, гостям душно. Правильный баланс — 60–80 % кухонной вытяжки компенсируется собственным притоком, остальное перетоком из зала через дверные проёмы.

3. Плоские колена и малые радиусы в воздуховоде. Резкий поворот на 90° с малым радиусом создаёт местное сопротивление, равное 10–15 метрам прямого воздуховода. На четыре таких поворота в системе — плюс 40–60 метров эквивалентного сопротивления, вентилятор работает на пределе. Правильно — все повороты с радиусом от 1,5D, где D — диаметр воздуховода.

4. Обычный вентилятор вместо кухонного. Стандартный канальный вентилятор рассчитан на +40…+60 °C. Воздух от мангала выходит с температурой до +200…+300 °C, от плиты с интенсивной жаркой — до +100 °C. Обычный вентилятор в такой системе выгорает через 2–3 месяца, часто с пожаром обмоток. Кухонный вентилятор в специальном исполнении (F300/F400/F600, класс огнестойкости 300/400/600 °C в течение 120 минут) — это не роскошь, а базовое требование для вытяжки от горячего оборудования.

5. Выброс на фасад через стенную решётку. Категорически неправильно для ресторана — запах и жировой конденсат оседают на стене здания, попадают в открытые окна верхних этажей, разносятся по вентшахтам соседних квартир. Единственно правильный выход — вертикальный выброс на кровлю на 1 м выше конька, с внешней теплоизолированной трубой, чтобы избежать зимнего конденсата и обмерзания.

Сколько это стоит

Ориентиры EVERIS по Минску и Минской области (сентябрь 2026):

Прокрутите таблицу вправо, чтобы увидеть все столбцы.

Стоимость проектирования — 8–12 % от стоимости оборудования и работ, отдельной строкой. Проект обязательно нужен для согласования с СЭС, пожарной инспекцией и (для торговых центров) с арендодателем. Без проекта не выдаётся акт ввода в эксплуатацию.

Все цены — только для юридических лиц, работаем с НДС. Договор — на оказание услуг между юрлицами, авансирование 40 % при заказе оборудования, 40 % при поставке на объект, 20 % — по факту сдачи.

Как заказать проект вентиляции у EVERIS

2. Выезд инженера на объект — бесплатно в пределах Минска. Замеры помещения, оценка возможности вывода на кровлю или через фасад, обсуждение зонирования, проверка технических условий на электропитание, воду, газ.

3. Технико-коммерческое предложение — за 5–7 рабочих дней. Включает расчёт воздушных балансов кухни и зала, схему размещения зонтов и приточных решёток, спецификацию оборудования 2–3 вариантами (эконом / стандарт / премиум), сметную стоимость, стоимость проектирования отдельной строкой.

4. Проектирование и согласования — при необходимости выпуск проектной документации в соответствии с требованиями СЭС и пожарного надзора, согласование с арендодателем для объектов в ТЦ.

5. Заключение договора на оказание услуг между юрлицами. Стандартные сроки: поставка оборудования 4–8 недель, монтаж 2–6 недель в зависимости от сложности.

6. Пусконаладка — замеры расходов воздуха по всем каналам, настройка автоматики, обучение персонала базовому обслуживанию (мойка фильтров, контроль работы зонтов).

7. Сдача с актом и оформление сервисного контракта на первый год обслуживания.

FAQ

1. Нужна ли отдельная вентиляция для кухни, или можно поставить общую с залом?

Только отдельная. У кухни и зала принципиально разные требования по кратности (20–30 в кухне против 6–8 в зале), температуре и балансу давления (кухня — разрежение, зал — подпор). Объединение всегда приводит к тому, что запах готовки идёт в зал, а в кухне нехватка воздуха.

2. Обязательно ли выводить трубу на кровлю? Можно ли на стену?

Только на кровлю, вертикально, не менее чем на 1 м выше конька. Выброс на стену — прямое нарушение санитарных требований, при первой же жалобе жильцов соседнего дома объект будет предписан к реконструкции с остановкой работы. Для отдельно стоящих зданий в промзоне возможны исключения, но только с проектным обоснованием.

3. Зачем нужен УФ и катализатор, если и так стоят жировые фильтры?

Жировые фильтры задерживают крупные капли жира и грубые частицы, но не убирают запах и пиролизные микрочастицы дыма. Для обычной кухни без мангала этого достаточно. Для мангала, гриля, тандыра, интенсивной жарки на масле — обязательно каскад с УФ и катализатором, иначе жалобы на запах гарантированы уже в первые недели работы.

4. Как часто нужно мыть фильтры?

Жироулавливающие первичные — 1–2 раза в неделю силами персонала кухни (моются в посудомойке). Кассетные тонкой очистки — раз в 1–2 месяца (снимаются сервисной службой при плановом выезде). Электростатика — раз в 1–2 месяца. Каталитические кассеты и УФ-лампы — по регламенту, обычно раз в год.

5. Что такое кухонный вентилятор и почему он в 2–3 раза дороже обычного?

Кухонный вентилятор (в специальном кухонном исполнении, класс F400/F600, у разных брендов обозначается как CTHB/CTHT, «Мангал», Kitchen Fan) рассчитан на непрерывный транспорт воздуха с температурой +80…+120 °C и работоспособность в режиме дымоудаления при +400/+600 °C в течение 120 минут (пожарный класс). У него термостойкая обмотка, керамическая изоляция, специальные подшипники, устойчивые к тепловому расширению. Обычный вентилятор в горячей вытяжке ресторана выгорает за 2–4 месяца, часто с пожаром.

6. Можно ли обслуживать вентиляцию силами штатного повара / технического сотрудника?

Только повседневную мойку жировых фильтров и общий контроль работы зонтов. Всё, что глубже (замеры, разборка каналов, электростатика, УФ, катализатор, огнеклапаны, пожаротушение) — специализированное оборудование и допуски, для этого нужен договор с профильной сервисной компанией. Экономия на этом — прямая дорога к пожару, штрафу СЭС или остановке ресторана по предписанию.

7. Сколько времени занимает монтаж вентиляции в действующем ресторане?

Полный монтаж «с нуля» — 3–6 недель для среднего ресторана, 6–10 недель для объекта с мангалом и каскадом очистки. Для действующего заведения обычно работаем по ночам и в санитарные дни, полная остановка ресторана требуется только на 2–3 дня — на подключение приточки к системе отопления и финальную пусконаладку.
